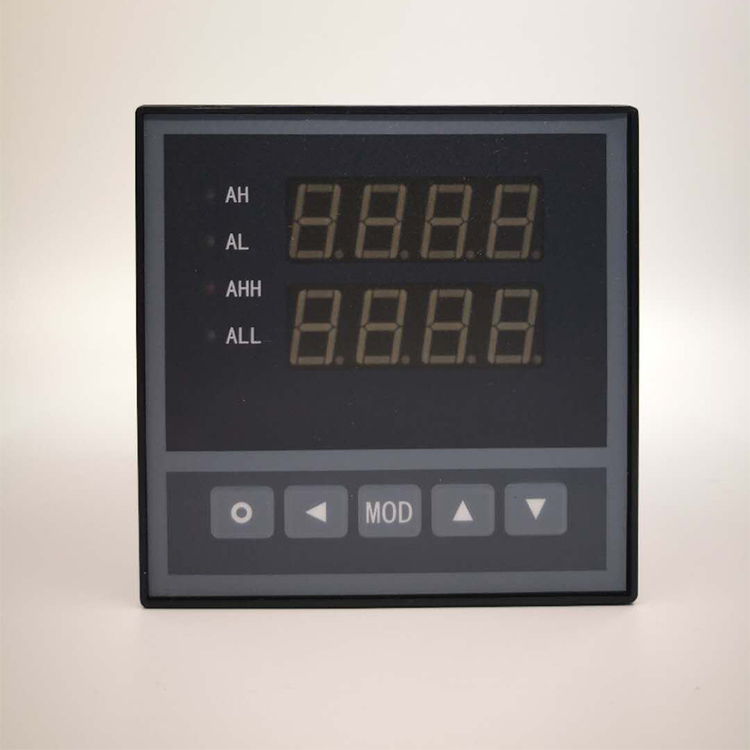

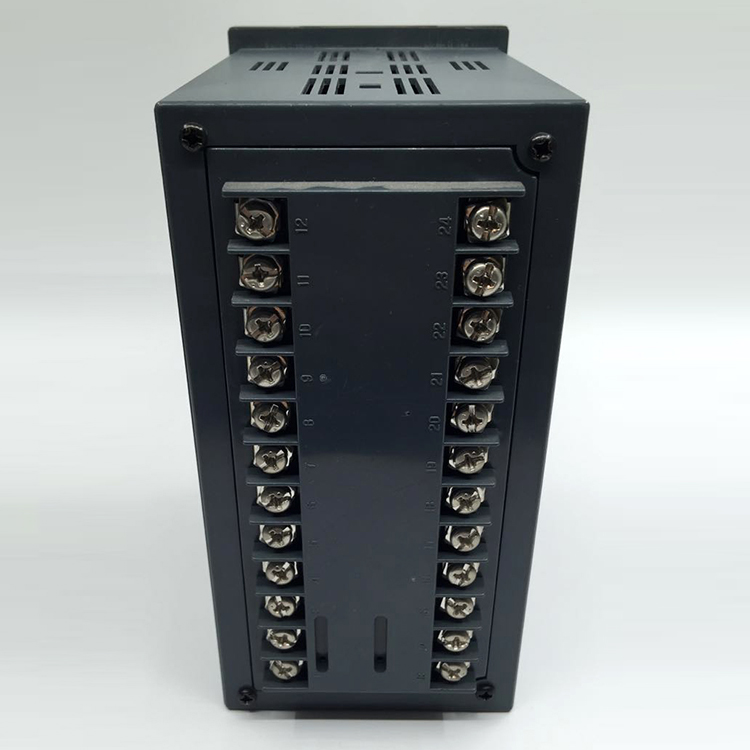

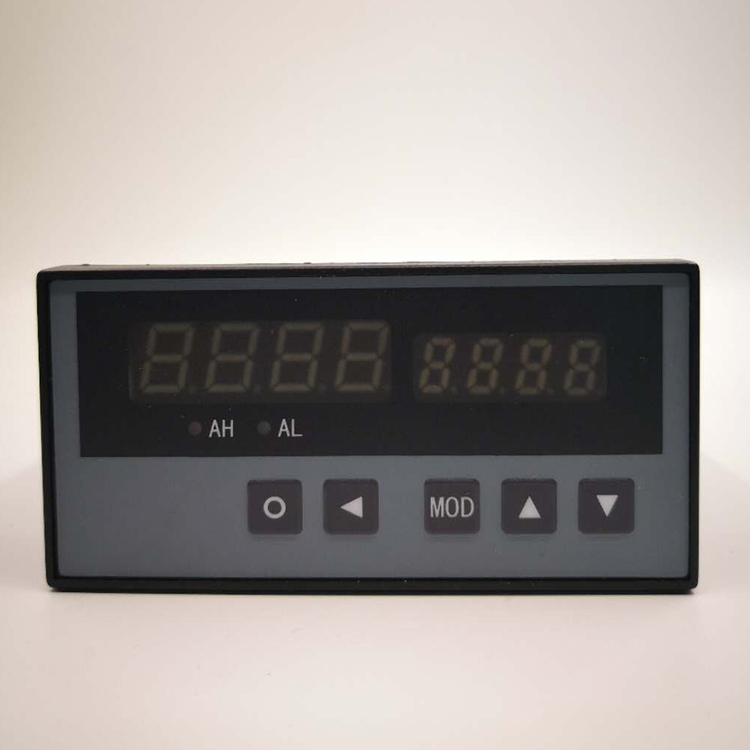

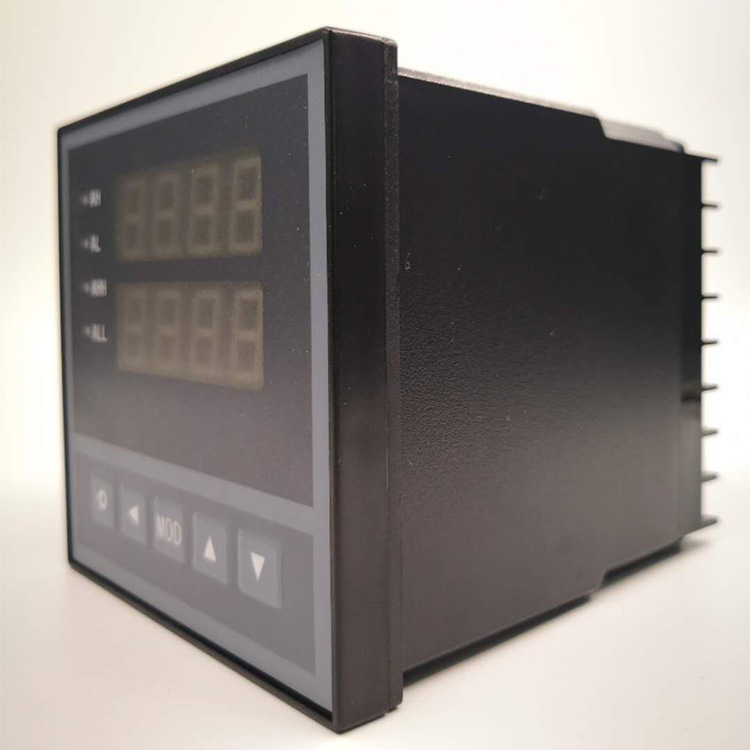

  • 产品名称:XSD2-AH1RRT4V0多通道热工表
  • 添加时间:2023-09-13 10:22:05
  • 推荐度:

介绍:

数显表

数显表是数字式显示仪表的简称。显示器常用的有LED  LCD 为显示元件。

数显表因其视觉直观、设置便捷及智能化控制程度高等特性,加之随着当前传感技术的高速发展,数字式显示仪表的功能不断强大及精度不断地提高,数字式显示仪表正在大量代替传统的机械仪表,已经广泛应用于各行各业及日常生活。

原理

数字式显示仪表是一种具有模数转换器并以十进制数码形式显示被测变量值的仪表,它与各种传感器、配送器配套,可以显示出各种不同的参数。数字式仪表具有精度高、功能全、速度快、抗干扰能力强等优点,体积小、耗电低、读数直观,且能将测量结果以数字形式输入计算机,从而实现生产过程自动化。

辅助电源

多功能电力仪表具备通用的(AC/DC)开关电源输入接口,若不作特殊声明,提供的是220V(AC/DC)110V(AC/DC)电源接口的标准产品,仪表极限的工作电源电压为AC/DC:80-270V,请保证所提供的电源适用于该系列产品,以上防止损坏产品。

采用交流电源建议在火线一侧安装1A的保险丝。

对于电力品质较差的地区中,建议在电源回路安装浪涌抑制器防止雷击,以及快速脉冲群抑制器。

输入信号

产品采用了每个测量通道单***采集的计算方式,保证了使用时完全一致、对称,其具有多种接线方式,适用于不同的负载形式。

说明:

电压输入:输入电压应不高于产品的额定输入电压(100V400V),否则应考虑使用PT,在电压输入端须安装1A 保险丝。

电流输入:标准额定输入电流为5A,大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表,接线应采用串接方式,去除产品的电流输入连线之前,一定要先断开CT一次回路或者短接二次回路。建议使用接线排,不要直接接CT,以便于拆装。

要确保输入电压、电流相对应,相序一致,方向一致;否则会出现数值和符号错误!!(功率和电能)

仪表输入网络的配置根据系统的CT个数决定,在2CT的情况下,选择三相三线两元件方式;3CT的情况下,选择三相四线三元件方式。仪表接线、仪表编程中设置的输入网络NET应该同所测量的负载的接线方式一致,不然会导致仪表测量的电压或功率不正确。其中在三相三线中,电压测量和显示的为线电压;而在三相四线中,电压测量显示的为相电压。

使用方法

测量显示

多功能电力仪表可测量电网中的电力参数有:UaUbUc(相电压);UabUbcUea(线电压)IaIbIc(电流);PaPbPcPs(每相有功功率和总有功功率);QaQbQcQs(每相无功功率和总无功功率);PFs(总功率因数);Ss(总视在功率);FR(频率)以及有功(无功)电能,所有的测量电量参数全部保存仪表内部的电量信息表中,通过仪表的数字通讯接口可访问采集这些数据。而对于不同的型号的仪表,其显示内容和方式却可能不一致,请参考具体的说明。


标签: XSD2-AHRRT4V0 DP-2-5.0*16-0-XSD2-AH1IIT4A1A1B1N XSD2-AH1IIB1S1V0 XSD2-AHEIT2V0 DP-1-4.0*08-XSD2-IIT4B1S2V0N
